Один час на что? На загибание всех арок? Задние- то как им гнуть? Опишите процесс! Я просто не понимаю зачем нужен инструмент, который практически не нужен! Берёшь резиновую киянку(не молоток и не плоскогубцы) и через 30 секунд передняя арка загнута ровно по проштамповке с характерным загибчиком, плавными линиями и без всяких косяков(отрезать нужно только нижнюю бровку крыла -5мм всего, а не половину плоскости)! Сам процесс постепенного выстукивания по всей бровке более плавен и благороден по своей сути, нежели работа инструментом на небольшом участке крыла! Это вам любой жестянщик скажет! Чтобы загнуть заднюю арку необходимо состыковать брызговик и крыло, между которыми появляется щель. Сделать это "по заводскому" можно только вручную!


Оригинальные технические разработки.
http://www.tracktourist.ru/
П.Х.Мороз

Reg.: 6/18/2007
Posts: 77
From: Новосибирск
Age: 59
Car: 2121

3/4/2008, 7:51 AM +03
Один час ушел на изготовление инструмента. Потом на каждое крыло по 20(перед) и 40(зад) минут. Мне кажется ты погорячился насчет 30 секунд работы киянкой. И, пожалуйста, об"ясни плавно и благородно как ты гнул брызговик на задней арке.

Это не абстракция. Так выглядит результат применения. На фото задняя арка. Снизу брызговик(зеленый), сверху крыло(синее) в нахлест. Все гнул своим инструментом.
У профессиональных жестянщиков для подобных целей тоже есть специнструмент, что-то навроде двузубой вилки, зубья могут торчать вперед либо вбок (примерно как губки на переставном ключе см. фото на первой странице). Смотрю автомобильные передачи по Дискавери, Национальной Географии и каналу Драйв, так-что нахватался кое-каких верхушек.
Еще раз поясню - инструмент обеспечивает гарантированно отличный результат даже в неумелых руках.

Добавлено спустя 20 минут 16 секунд:

Можешь не об"яснять про брызговик, сам догадался. Для этого ты вытягиваешь кромку брызговика, чтобы он прилегал вплотную к крылу в месте сгиба, а потом гнешь вместе крыло и брызговик. Так? При этом есть большой риск нарушить геометрию и внешний вид крыла.
Согласись - достаточно нетривиальная работа, требует если не опыта, то хотя-бы ловких и умелых рук. Не все могут этим похвастать.

P.S. Теперь мне понятно твое недоумение - как я гнул брызговик. Просто ты его гнешь внутрь, а я наружу, к крылу. С точки зрения короззионной стойкости мой вариант предпочтительнее.

P.P.S. Или ты обрезаешь брызговик "в размер", вытягиваешь кромку к углу сгиба, и гнешь только крыло? Но при этом будут видны точки сварки на наружной стороне крыла. Лишняя проблема.
3/4/2008, 8:36 PM +03
Уважаемый KEROSIN
По фотографиям авто видно, что не стоит никаких расширителей арок, грязью не закидывает? Могу предложить одну симпатичную идейку если интересно. Сам правда её ещё не реализовал.
KEROSIN

Reg.: 12/9/2004
Topics / Posts: 15 / 2224
From: Москва т.89161726159 ИванСаныч.
Age: 50
Car: TLC 80 4.2 D, VW passat B3 variant TD 1.9/ То, что осталось от ВАЗ 2121 87года/29" лебёдка,шноркель, лёгкий домашний тюнинг.

3/4/2008, 11:02 PM +03
Рассуждаем логически.

Для того, чтобы порезать арки есть два пути: обратиться к тем, кто это умеет делать за деньги и сделать это самому на свой страх и риск. В обоих случаях необходимо присутствие головы или как минимум рук, растущих откуда надо(либо чтобы бабла заработать, либо чтобы его сэкономить) [:P] Во втором случае, чтобы в первый раз правильно и красиво порезать арки нужно как минимум представлять себе как выглядит процесс и что необходимо для его осуществления.
Чтобы создать то, что необходимо для его простейшего осуществления (представляемый струмент) необходимо его создать, используя руки, растущие откуда надо и другие средства производства (сварка, болгарка, тиски итд) которых у тех у кого руки растут из жопы (для кого собственно девайс и нужен по определению) подавно нет, и оно не нужно, т.к. машина ремонтируется в сервисе а апгрейдется у дяди Васи в гараже. [:roll] Значит для чела, решившего наконец своими кривыми ручками порезать эти грёбаные арки необходимо сперва закончить курсы рукоделия, купить сварку, болгарку, тиски.. и в конце концов произвести сей замечательный девайс (пусть и не с первого раза, загубив штук 5 пассатижей и квадратный метр стального листа) [:D] чтобы произвести таинство "обрезания" [:RWL]
Конечно это утрированное объяснение, типа, чтобы научиться писать, заполните анкету... [:?] Короче тот, кто может создать правильный инструмент подобного плана сможет произвести резку и подгибание и без него, а у того, у кого руки из жопы растут и это не поможет избавиться от косяков! [:P]
Я не против спец. инструмента, если ты профессионал и тебе необходимо облегчить свой каждодневный труд, но изготавливать подобные штучки ради одноразовой процедуры нецелесообразно! Всё равно, даже с таким инструменом необходимо научиться работать! С первого раза криворукому пациенту( как утверждает автор изделия) это вполне может не удаться!

[:(]
Что касается расширителей, то в моём варианте они спокойно устанавливаются на вытяжных заклёпках, практически штатно.

Оригинальные технические разработки.
http://www.tracktourist.ru/
Savage

Reg.: 1/8/2005
Topics / Posts: 5 / 1710
From: Krasnodar
Age: 44
Car: ВАЗ-2131 Вошь МЕ17.9.7, 2021 г.в.; ВАЗ-21214 2008 г.в., ВОШЬ 7.9.7.Престиж 12V214. T-MAX

3/5/2008, 12:19 AM +03
ээээ... что есть "вытяжные заклепки"?
KEROSIN:
изготавливать подобные штучки ради одноразовой процедуры нецелесообразно!
а мне нравится для более удобной работы сделать какую-нибудь примочку. Это только в первый раз кажется, что она делается для одноразовой работы. Потом оказывается, что этой примочкой можно колоть орехи, пытать пойманного вора на даче, прихватывать горячий чан с кипящей смолой, когда крышу чинишь и т.п.
Любая произведенная вещь не может быть бесполезной в дальнейшем. (с)внук Плюшкина

Вот все думаю, какую же подпись вставить?
KEROSIN

Reg.: 12/9/2004
Topics / Posts: 15 / 2224
From: Москва т.89161726159 ИванСаныч.
Age: 50
Car: TLC 80 4.2 D, VW passat B3 variant TD 1.9/ То, что осталось от ВАЗ 2121 87года/29" лебёдка,шноркель, лёгкий домашний тюнинг.

3/5/2008, 10:03 AM +03

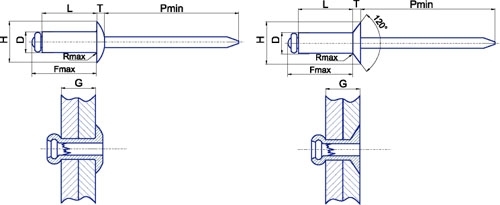

Про вытяжные заклёпки:
http://www.cuppro.ru/catalogue/copper/location/rivet.htm

Наверное я уже слишком стар и прагматичен, чтобы пытать таким инструментом яблочного вора.. [:roll] на это у меня есть специально обученая собака-барабака! [:P]

Оригинальные технические разработки.
http://www.tracktourist.ru/
Savage

Reg.: 1/8/2005
Topics / Posts: 5 / 1710
From: Krasnodar
Age: 44
Car: ВАЗ-2131 Вошь МЕ17.9.7, 2021 г.в.; ВАЗ-21214 2008 г.в., ВОШЬ 7.9.7.Престиж 12V214. T-MAX

3/5/2008, 7:18 PM +03
дык собаку кормить все время надо [:down]
Ниасилил по картинке как работают эти заклепки. В цилиндрик вставляется стерждень. И чо? С одной стороны шляпка цилиндрика держит скрепляемые детали, а с другой стороны?

Вот все думаю, какую же подпись вставить?
fedor(rus)

Reg.: 3/16/2007
Topics / Posts: 7 / 1623
From: Москва
Age: 47
Car: 21214i ,2004г. мишки, кам-ап, а-обр, люстры, багажники, 4,3, сдвоенные амы, короче много чего попортил

3/5/2008, 7:25 PM +03
Savage
Для них спец степлер нужен. Стоит рублей 100-150
bankir 4x4

Reg.: 2/24/2005
Topics / Posts: 2 / 652
From: Мытищи
Age: 36
Car: Ssang Yong Kyron 2009г.в., Mitsubishi Lancer X 2007г.в.

3/5/2008, 7:57 PM +03
Savage

всё просто тот конец стержня который в цилиндрик вставлен на конце имеет раширяющийся конус при помощи спец приспособы этот штырёк вытаскивается через заклёпку и тот конус который на конце штырька при прохождении через заклёпку расширяет её и собственно как то так и происходит процес закрепления

Patria o muerte!
С уважением, Михаил aka bankir 4x4
8(916)171-20-79
Savage

Reg.: 1/8/2005
Topics / Posts: 5 / 1710
From: Krasnodar
Age: 44
Car: ВАЗ-2131 Вошь МЕ17.9.7, 2021 г.в.; ВАЗ-21214 2008 г.в., ВОШЬ 7.9.7.Престиж 12V214. T-MAX

3/5/2008, 8:10 PM +03
Ааа! Понял.
Стержень потом выбрасывается или так и торчит там?
А разобрать потом без сверления можно?

Вот все думаю, какую же подпись вставить?
KEROSIN

Reg.: 12/9/2004
Topics / Posts: 15 / 2224
From: Москва т.89161726159 ИванСаныч.
Age: 50
Car: TLC 80 4.2 D, VW passat B3 variant TD 1.9/ То, что осталось от ВАЗ 2121 87года/29" лебёдка,шноркель, лёгкий домашний тюнинг.

3/5/2008, 8:22 PM +03
Это же заклёпка! Нет конечно! Стержень выполнен с насечкой, по которой отламывается в нужном месте.
Вот такие девайсы для заклёпки есть:
http://www.kontur-97.ru/images/productions/185_large.jpg
http://www.metallpages.ru/gallary.php?id_gallary=1832&a=2
http://www.stroysezon.ru/quests/?id=2415
http://www.baurum.ru/core/utils/blob.php?blobid=2278

Оригинальные технические разработки.
http://www.tracktourist.ru/
Дюк

Reg.: 12/20/2004
Topics / Posts: 1 / 2614
From: Питер
Age: 45
Car: 21213М 1998

3/8/2008, 12:52 AM +03
П.Х.Мороз:
Хлестко написано, мне понравилось. Вначале. Потом немного подумал и пришел к выводу - либо Дюк лукавит, либо никогда не гнул кромку и не резал арку.
могу предложить два варианта: поверить мне или нет. третьего варианта нет. я пользую второй молоток чтобы отрихтовать вмятины, не более, да, там где нет заводского изгиба я пользую плоскогубцы, но только для того чтобы задать место изгиба, не более. Задние арки: брызговик я растягиваю так, чтобы загибаемая арка плотно прилегла к нему и дополнительно натянула.

ИМXO.
Жека
Savage

Reg.: 1/8/2005
Topics / Posts: 5 / 1710
From: Krasnodar
Age: 44
Car: ВАЗ-2131 Вошь МЕ17.9.7, 2021 г.в.; ВАЗ-21214 2008 г.в., ВОШЬ 7.9.7.Престиж 12V214. T-MAX

3/8/2008, 2:16 AM +03
П.Х.Мороз:
Для этого ты вытягиваешь кромку брызговика
Дюк:
брызговик я растягиваю так, чтобы загибаемая арка плотно прилегла к нему и дополнительно натянула.
Велик и могуч русскей йазыг! [:D]
То есть я так понял фраза "тянуть брызговик" означает вот это:

[:confised]

Вот все думаю, какую же подпись вставить?
Дюк

Reg.: 12/20/2004
Topics / Posts: 1 / 2614
From: Питер
Age: 45
Car: 21213М 1998

3/8/2008, 2:37 AM +03
wwm:
Дюк писал(а):
третьего варианта нет

вариантов много...
я имел в виду варианты восприятия меня.
Savage
А ты сам пробовал загибать брызговик как показано на рисунке? Представь арку, представь кольцо с небольшой конусностью, а теперь представь, что внутренний радиус увеличивается... Кроме как растянув это не получится, если не брать в расчёт разрезание на дольки, но это для великих новаторов оставим.
Подумав, готов дальше смеяться над этим:
Дюк:
брызговик я растягиваю
? [:;)]

ИМXO.
Жека
Savage

Reg.: 1/8/2005
Topics / Posts: 5 / 1710
From: Krasnodar
Age: 44
Car: ВАЗ-2131 Вошь МЕ17.9.7, 2021 г.в.; ВАЗ-21214 2008 г.в., ВОШЬ 7.9.7.Престиж 12V214. T-MAX

3/8/2008, 3:30 AM +03
Дюк:
А ты сам пробовал загибать брызговик как показано на рисунке?
Нет. Вот это то меня и пугает [:shock]
Там же места нет. Молотком не получится, а плоскогубцы не подсунешь - крыло мешается.
Но по-моему гнуть надо как раз туда, куда нарисовано. А снизу потом пристучать загнутое крыло.
Только вот чем сделать начальный загиб на брызговике, чтобы потом по нему гнулось а не где попало...

Вот все думаю, какую же подпись вставить?
