Problemas con tacometro/Tacho problems/Проблемы тахометра

Niva 4x4 / Нивовод нивоводу — брат / World Wide Niva
SCAV

Reg.: 10/9/2008
Topics / Posts: 1 / 3
From: Rancagua, Chile
Age: 65
Car: 21214 mon., 1996

10/10/2008, 12:36 AM +04
Estimados muchas gracias por permitirme participar en su foro.
Reciban Uds. mis cordiales saludos desde Lo Miranda, en Rancagua Chile.
Estimados, tengo problemas con mi tacometro (no funciona), tampoco funcionan el medidor de nivel de combustible ni el indicador de temperatura del motor. El estado de la parte trasera de mi tablero de instrumentos es el mostrado en la foto. Yo creo que lo que falta es una placa o circuito impreso que permite que exista conexion entre las distintas pistas o circuitos que se ven en la foto. He probado haciendo conexiones con cables y he logrado que funcione el tacometro.
Me interesaria que alguien que tenga el mismo tablero pudiera tomar una foto a la placa que a mi me falta para fabricarla.
Agradecido desde ya mis cordiales slds.,

Espero que la traduccion este O.K.:

Оцененные большое спасибо из-за того, что позволено уведомлять меня в его форуме. Вы получили мой сердечный привет с Ло Миранда, в Rancagua Чили. Оцененные, у меня есть проблемы с моим тахометром (оно не функционирует), также не функционируют ни измерительный прибор уровня топлива ни указатель температуры двигателя. Состояние задней части моего щита инструментов - показанное на фотографии. Я думаю, что то, чего нет, является бляхой или электронной схемой, которая позволяет, что существовала связь между различными отпечатками или цепями, которые видны на фотографии. Я попытался делая связи с кабелями и добился, чтобы функционировал тахометр. Я заинтересовался бы, что кто-то, у кого был бы тот же щит, мог снимать в бляху, которой мне не хватает, чтобы изготовлять ее. Благодарный с уже моего сердечного привета,
ALER
Administrator

Reg.: 12/6/2004
Topics / Posts: 4020 / 23171
From: Москва
Age: 71
Car: 21214M, 2013 гв.

10/10/2008, 1:17 AM +04
And 6 lamps at right said not work?

Добавлено спустя 34 минуты 58 секунд:
АЛЕР:
And 6 lamps at right said not work?

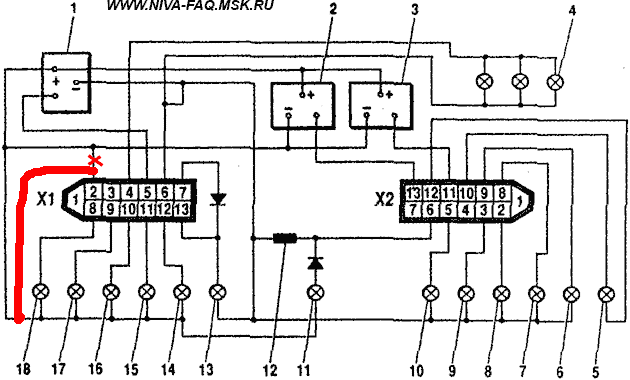

If "yes", the printed conductor has burned down. You need to connect (with soldering) pin A2 of red connector and common conductor af 6 lamps as shown in figure:

Прочитать всем! «МАТ или КЛОН МАТА — сразу БЛОК!»

Алексей aka ALER.
SCAV

Reg.: 10/9/2008
Topics / Posts: 1 / 3
From: Rancagua, Chile
Age: 65
Car: 21214 mon., 1996

10/10/2008, 3:13 AM +04
Aler, you are fantastic, many thanks. I think I have seen this diagram before but I could not remember where I do not have it in my files. Do you have the complete explanation for each number?
Unlikely I could not added a picture of the back of my instrument board. Let me try again and you will have a more clear idea of my problem.
By the way all the lamps turn on O.K., the printed conductor is not burned.
.......
Aler, I can not attach pictures, could you help please?

Thanks again...
ALER
Administrator

Reg.: 12/6/2004
Topics / Posts: 4020 / 23171
From: Москва
Age: 71
Car: 21214M, 2013 гв.

10/10/2008, 3:58 AM +04
Printed conductor may be burned in different places. Control connection of pin A2 with pluses pins of tachometer and indicators. If not contacts - rebuild it.

Picture of panel from our FAQ: http://www.niva-faq.msk.ru/tehnika/elektro/panel/sc.htm

Прочитать всем! «МАТ или КЛОН МАТА — сразу БЛОК!»

Алексей aka ALER.
SCAV

Reg.: 10/9/2008
Topics / Posts: 1 / 3
From: Rancagua, Chile
Age: 65
Car: 21214 mon., 1996

10/10/2008, 4:49 AM +04
Dear Aler, thanks again for the link.
I think I could give a more clear idea if I could add a picture of my instrument panel. May I sent it to you or could you allow me to add the picture to my post?

Дорогой Aler, еще раз спасибо за связь. Я думаю, что я мог дать больше ясного представления, если я мог бы добавить картину своей приборной панели. Могу я послал это Вам, или Вы могли позволить мне добавлять картину к своей почте?
ALER
Administrator

Reg.: 12/6/2004
Topics / Posts: 4020 / 23171
From: Москва
Age: 71
Car: 21214M, 2013 гв.

10/10/2008, 11:46 AM +04
SCAV
Sent me picture (button e-mail)

Прочитать всем! «МАТ или КЛОН МАТА — сразу БЛОК!»

Алексей aka ALER.
SCAV

Reg.: 10/9/2008
Topics / Posts: 1 / 3
From: Rancagua, Chile
Age: 65
Car: 21214 mon., 1996

10/23/2008, 7:02 AM +04
The final solution, picture enclosed...
Окончательное решение, картина приложена...



Mainly was trial and error with some help of the previous electric diagram
Главным образом был метод проб и ошибок с некоторой помощью предыдущей электрической схемы
